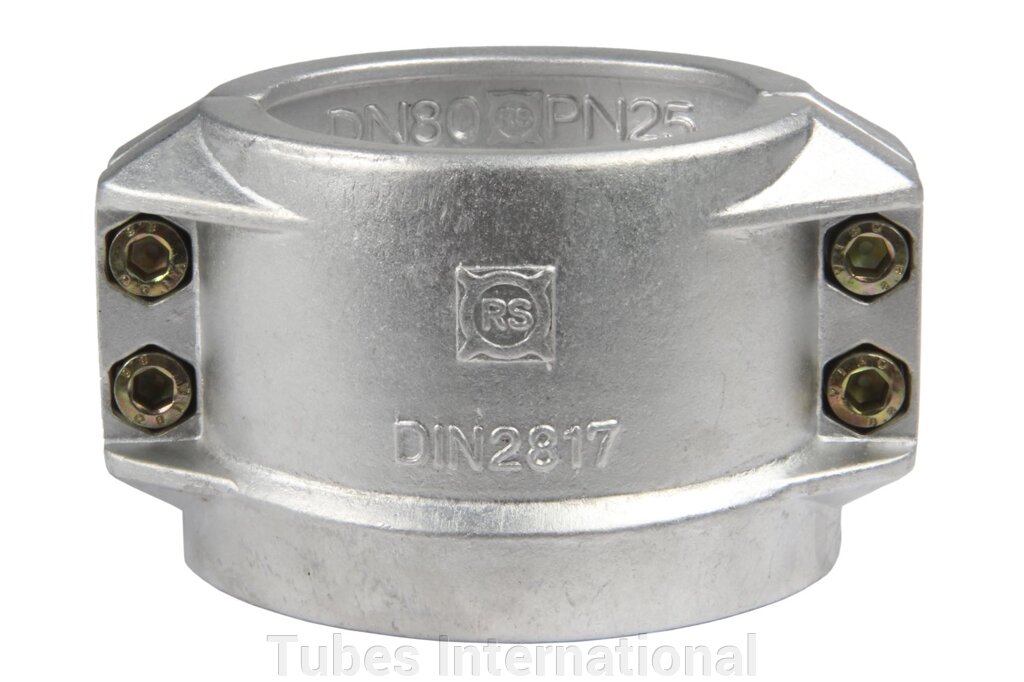

Обойма скорлупч EN-14420-3 (DIN 2817), EN-14423 (DIN 2826) (алюміній-лиття)
Обойма скорлупч EN-14420-3 (DIN 2817), EN-14423 (DIN 2826) (алюміній-лиття)
Ціну уточнюйте
В наявності
Характеристики
Код товару
RS-636032010040
Виробник
Tubes International
Країна виробництва
Польща
Тип натяжного механізму
гвинтові
Призначення
кріпильні
Група
багаторазові
Конструкція
роз'ємні
Варіант кріплення
односторонні
Матеріал
алюміній
ПВХ-покриття
без покриття
Упаковка
пачка
Область застосування хомута
для шлангів
Наявність гумової прокладки
ні
Стан
новий
Колір
срібний
Опис
Шановні клієнти та партнери компанії Tubes International!
У зв'язку з регулярною зміною курсу валют ми не маємо можливості швидко змінювати ціну на нашому сайті. Ціну та наявність товару просимо попередньо уточнювати перед замовленням по телефону ↓ або через повідомлення.↑
Ціни на сайті відповідають мінімальному розміру шланга або з'єднання, для уточнення цін на інші розміри, просимо звертатися до наших спеціалістів.
Скорлупчатая обойма предназначена для крепления шлангов на фитингах с защитным фланцем. DN – внутренний диаметр шланга х толщина стенки.
Обоймы RS-636... (14420-3) предназначены для стандартных фитингов (гладких).
Обоймы RS-635..., RS-637... (EN 14423) предназначены для фитингов для высокого. давления и для пара(гофрированных).
- Материал обоймы: SS (сталь AISI 316), Ms (латунь-отливка), Ms* (латунь-отковка), Al (алюминий-отливка),
Al * (алюминий-оковка) - Раб. давление: 25 бар (14420-3), до 100 бар (EN 14423)
| индекс | DN [мм] | D мин-макс [мм] | мат. | размеры [мм] | болты | масса [кг] | ||
| H | B | L | ||||||
| RS-636013005020 | 13 x 5 | 22÷24 | SS | 56 | 59 | 50 | 4 x M6x20 | 0,25 |
| RS-636013005030 | Ms* | 0,27 | ||||||
| RS-636013005040 | Al* | 0,11 | ||||||
| RS-635013005030 | Ms* | 54 | 57 | 65 | 0,37 | |||
| RS-635013006020 | 13 x 6 | 24÷26 | SS | 0,32 | ||||
| RS-635013006030 | Ms* | 0,34 | ||||||
| RS-635013007030 | 13 x 7 | 26÷28 | Ms* | 0,31 | ||||
| RS-636019006020 | 19 x 6 | 30÷33 | SS | 65 | 68 | 50 | 4 x M6x20 | 0,31 |
| RS-636019006030 | Ms* | 0,31 | ||||||
| RS-636019006040 | Al* | 0,13 | ||||||
| RS-635019006030 | Ms* | 67 | 70 | 65 | 4 x M8x25 | 0,54 | ||
| RS-635019007020 | 19 x 7 | 32÷34 | SS | 70 | 73 | 0,50 | ||
| RS-635019007030 | Ms* | 0,56 | ||||||
| RS-636025006020 | 25 x 6 | 36÷39 | SS | 73 | 75 | 50 | 4 x M6x20 | 0,33 |
| RS-636025006030 | Ms* | 0,33 | ||||||
| RS-636025006040 | Al* | 0,14 | ||||||
| RS-635025007030 | 25 x 6,5 | 37÷39 | Ms* | 76 | 79 | 65 | 4 x M8x25 | 0,55 |
| RS-635025008020 | 25 x 7,5 | 39÷41 | SS | 80 | 83 | 0,63 | ||
| RS-635025008030 | Ms* | 0,68 | ||||||
| RS-636025008030 | 25 x 8 | 40÷43 | Ms | 76 | 79 | 50 | 4 x M6x20 | 0,38 |
| RS-636025008040 | Al* | 0,14 | ||||||
| RS-635025009030 | 25 x 8,5 | 41÷43 | Ms* | 80 | 83 | 65 | 4 xM8x25 | 0,65 |
| RS-636032006020 | 32 x 6 | 43÷46 | SS | 75 | 77 | 50 | 4 x M6x20 | 0,35 |
| RS-636032006030 | Ms* | 0,41 | ||||||
| RS-636032006040 | Al* | 0,15 | ||||||
| RS-635032006030 | Ms* | 86 | 89 | 77 | 4 xM8x25 | 0,87 | ||
| RS-636032008030 | 32 x 8 | 47÷50 | Ms | 83 | 85 | 50 | 4 x M6x20 | 0,41 |
| RS-636032008040 | Al* | 0,15 | ||||||
| RS-635032008020 | SS | 88 | 90 | 77 | 4 x M8x25 | 0,72 | ||
| RS-635032008030 | Ms* | 0,78 | ||||||
| RS-636032010030 | 32 x 10 | 50÷53 | Ms | 84 | 86 | 50 | 4 x M6x20 | 0,49 |
| RS-636032010040 | Al | 0,17 | ||||||
| RS-635032010030 | Ms | 95 | 97 | 77 | 4 xM8x25 | 0,83 | ||
| RS-636035006040 | 35 x 6 | 47÷50 | Al* | 83 | 85 | 50 | 4 xM6x20 | 0,15 |
| RS-636038007020 | 38 x 6,5 | 50÷52 | SS | 83 | 85 | 50 | 4 x M6x20 | 0,38 |
| RS-636038007030 | Ms* | 0,43 | ||||||
| RS-636038007040 | Al* | 0,16 | ||||||
| RS-636038008030 | 38 x 8 | 53÷56 | Ms | 85 | 87 | 0,50 | ||
| RS-636038008040 | Al* | 0,18 | ||||||
| RS-635038008020 | SS | 102 | 107 | 90 | 4 x M10x40 | 1,30 | ||
| RS-635038008030 | Ms* | 1,40 | ||||||
| RS-636038010030 | 38 x 10 | 57÷60 | Ms | 90 | 92 | 50 | 4 x M6x20 | 0,50 |
| RS-636038010040 | Al* | 0,18 | ||||||
| RS-635038010030 | Ms* | 106 | 111 | 90 | 4 x M10x40 | 1,55 | ||
| RS-636040007030 | 40 x 7 | 53÷56 | Ms | 85 | 87 | 50 | 4 x M6x20 | 0,50 |
| RS-636040007040 | Al* | 0,18 | ||||||
| RS-636040010030 | 40 x 10 | 58÷61 | Ms | 92 | 94 | 0,52 | ||
| RS-636040010040 | Al* | 0,19 | ||||||
| RS-636045007040 | 45 x 7 | 58÷61 | Al* | 98 | 101 | 57 | 4 xM8x25 | 0,30 |
| RS-636050008020 | 50 x 8 | 64÷67 | SS | 103 | 106 | 57 | 4 x M8x25 | 0,65 |
| RS-636050008030 | MS* | 0,71 | ||||||
| RS-636050008040 | Al* | 0,27 | ||||||
| RS-635050009020 | 50 x 9 | 67÷69 | SS | 113 | 117 | 100 | 4 x M10x40 | 1,65 |
| RS-635050009030 | Ms* | 1,70 | ||||||
| RS-636050010030 | 50 x 10 | 69÷71 | Ms* | 107 | 110 | 57 | 4 x M8x25 | 0,81 |
| RS-636050010040 | Al* | 0,31 | ||||||
| RS-635050010030 | Ms* | 116 | 121 | 100 | 4 x M10x40 | 1,75 | ||
| RS-635050012030 | 50 x 12 | 73÷76 | Ms | 128 | 132 | 2,40 | ||
| RS-636065007020 | 65 x 7 | 78÷82 | SS | 118 | 121 | 75 |
