Промислове з’єднання TANKWAGEN (TW)

---

---

Шановні клієнти та партнери компанії Tubes International!

У зв'язку з регулярною зміною курсу валют ми не маємо можливості швидко змінювати ціну на нашому сайті. Ціну та наявність товару просимо попередньо уточнювати перед замовленням по телефону ↓ або через повідомлення.↑

---

Ціни на сайті відповідають мінімальному розміру шланга або з'єднання, для уточнення цін на інші розміри, просимо звертатися до наших спеціалістів.

---

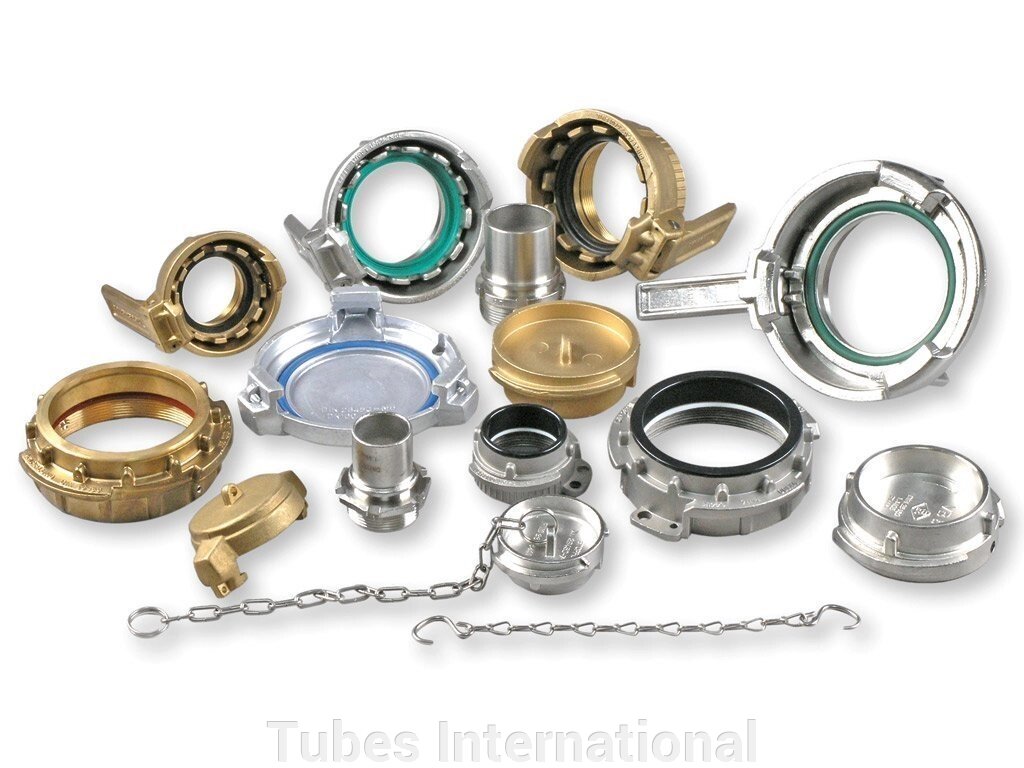

Соединения TANKWAGEN (соединители резервуаров (цистерн), евросоединения) обычно используются в перегрузке цистерн (резервуаров) и установках химической, нефтехимической и пищевой промышленности. Разъемы TW изготовлены в соответствии с EN ISO 14420-6 (ранее согласно DIN 28450).

Муфты TANKWAGEN предназначены в основном для жидкостей, иногда используются для порошкообразных материалов и газов (за исключением жидкого). газа и пара). TW разъем имеет две основные части: разъем MK («мамка») и входную часть VK («папка»). Вращение кольца разъема МК с помощью разлагаемого рычага-ручки приводит к тому, что детали МК и VK прижимаются друг к другу и соединяется. Сборка рычага блокирует возможность вращаться, что предотвращает разъединение.

Разъемы TW изготавливаются в размерах DN50, DN80 и DN100 (2″, 3″ и 4″). Материал соединения – нержавеющая сталь AISI316, латунь или алюминий; уплотнения производятся из CSM (гипалон), NBR или других материалов. Рабочее давление составляет до 16 бар. Муфту TW (части MK и VK) можно накрутить на резьбу BSP (2 „, 3” и 4 „) с плоским уплотнением. Типичным сочетанием TW-муфт со шлангом является использование фитинга КRS с внешней резьбой BSP, с частью для шланга, так называемым "хвостовиком", приспособленным для опрессовки на резиновом шланге с помощью скорлупчатой обжимной обоймы RS или зажимной втулки.

• Материал: Сталь AISI 316, латунь, алюминий
• Прокладка соедин.: Гипалон - для AISI 316
• (GSD /TWF/TWO): NBR - для других
• Прокл. резьба (GD): Тефлон - для AISI 316, Полиуретан – для других
• Раб. давление: От - 0,8 бар до 16 бар
  Рабочая темп.: От -20°C до +100°C (в соответствии с рабочим телом и материалом прокладки)

материал уплотнений	обозначения	цвет	тип уплотнений	диапазон темп. (прибл.)
полиуретан (PUR, вулколан)	VU	синий	GSD, TWF, GD	от -20°C до +70°C
нитрил (NBR, пербунан)	PE	черный	GSD, TWO, TWF	от -20°C до +70°C
гипалон (CSM)	HY	зеленый	GSD, TWO, TWF	от -20°C до +130°C
Витон (FPM)	VI	черный с красной точкой	GSD, TWO, TWF, GD	от -20°C до +120°C
Тефлон (PTFE)	TE	белый	TWO, TWF, GD	от -20°C до +220°C
тефлон / Витон	TEVI	белый (конверт)	TWO, TWF	от -20°C до +220°C
EPDM	EP	черный	TWF, GD	от -20°C до +100°C
vamac	BIT	две красные точки	GSD	до +200°C

З'єднання VK і MK мають внутрішнє різьблення BSP відповідно до розмірів з'єднання (2”, 3” та 4”) і можуть монтуватися на фітингах з відповідним зовнішнім різьбленням BSP :

• - фитинги типа KRS предназначены для резиновых и пластиковых шлангов, монтируются с помощью скорлупных обойм RS-636..., которые добираются до диаметра и толщины стенки шланга,
• - фитинги типа KKW предназначены для резиновых и пластиковых шлангов, крепятся обоймами,
• - фитинги типа VSL с наружной резьбой BSP предназначены для резиновых и пластиковых шлангов, в комплекте с алюминиевыми скорлупными обоймами RS-636...,
• - фитинги для композитных шлангов типа DT-KGZ-...,
• - фитинги для стальных шлангов типа TB-AF1-...,
• - другие фитинги и адаптеры с соответствующей внешней резьбой BSP.

---
